全面解析電纜故障測試儀：原理、組件及應用

電纜故障測試儀是一種專門用于檢測和定位電纜故障的儀器，它通過向電纜發送一個高頻脈沖信號，當脈沖信號遇到電纜中的故障點時，會產生反射波。通過測量脈沖信號從發射到返回的時間，結合電磁波在電纜中的傳播速度，就可以計算出故障點到測試點的距離。電纜故障測試儀的工作原理包括時域反射法（TDR）、頻域反射法（FDR）和超聲波法等，這些方法可以幫助確定故障點的位置。

電纜故障測試儀的組件通常包括測距主機、高壓電容、球隙、采樣盒和聲磁同步定點儀等。測距主機是核心控制單元，負責控制整個測試過程，包括脈沖信號的產生、接收、信號處理和顯示。高壓電容用于存儲能量，并在瞬間釋放，產生高壓脈沖。球隙則作為過壓保護，當電壓超過一定值時，自動放電以保護儀器和操作人員。采樣盒用于采集反射回來的信號，并進行模數轉換和數據存儲。聲磁同步定點儀則通過測量電磁波和聲波的傳播時間差，來更精確地確定故障點的位置。

電纜故障測試儀的尋跡原理是基于交流電流在導體中流過時產生的交變磁場，通過感應線圈的感應電壓來探尋埋地電纜的軌跡。定位原理則包括差分電位法和震動探測法，前者利用電位差法找出故障點，后者則利用震動傳感器探測震中的方法找出故障點。

影響電纜故障測試儀測試精度的因素包括電纜類型和長度、故障類型和阻抗、環境干擾、儀器性能和測量誤差等。為了確保故障定位的準確性，選擇合適的測試方法和儀器，并注意這些影響因素是非常重要的。

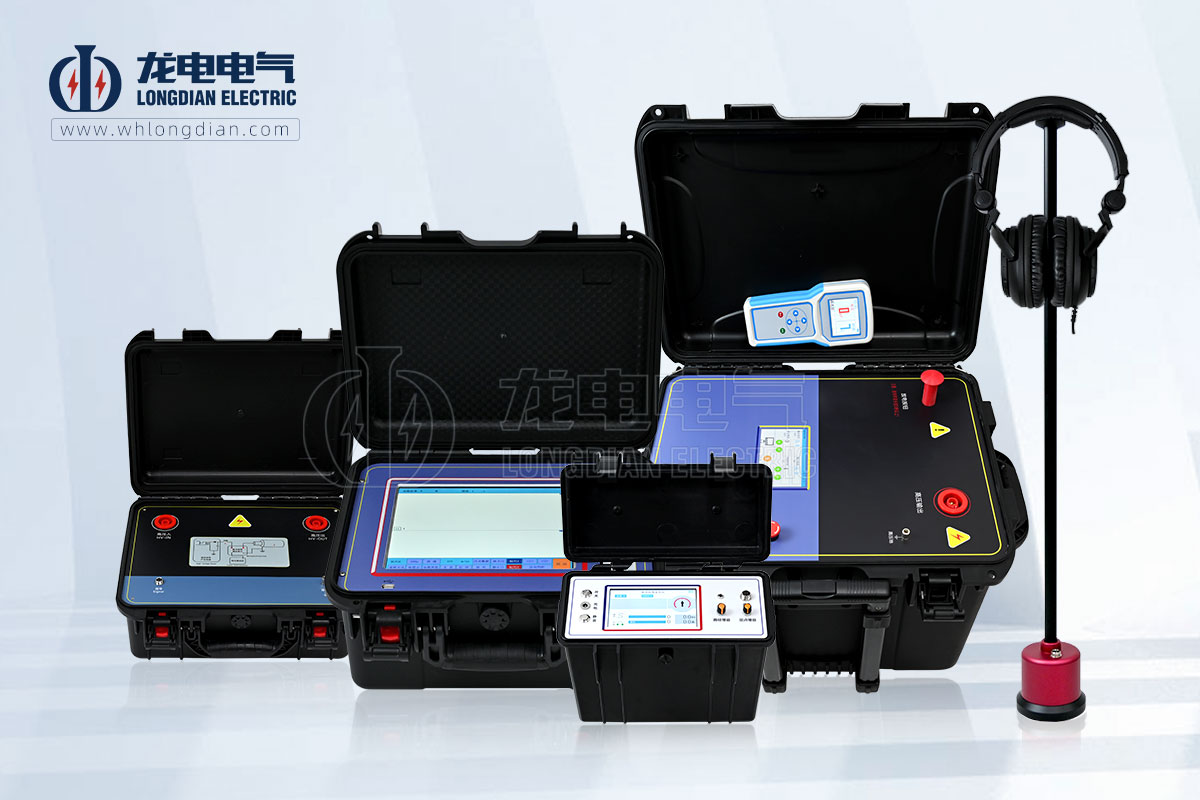

電纜故障測試儀的應用不僅限于電力電纜，也適用于鐵路機場信號控制電纜和路燈電纜的精確測試。例如，LD-2004電纜故障測試儀就是一套滿足電力行業標準的設備，它由系統主機、故障定位儀和電纜路徑儀三部分組成，用于電力電纜各類故障的測試，電纜路徑、電纜埋設深度的尋測。

在選擇電纜故障測試儀時，應考慮其功能特點、詳細參數、產品視頻、產品圖集、產品附件、故障處理等方面的信息，以及售前、售中和售后服務承諾。例如，武漢市龍電電氣設備有限公司提供的電纜故障測試儀就包括了這些方面的詳細資料和服務承諾。

總的來說，電纜故障測試儀是電力行業不可或缺的工具，它能夠幫助技術人員快速準確地定位電纜故障，確保電力系統的穩定運行。
